在单晶硅片精密加工中，CMP 化学机械抛光是决定最终表面质量的关键环节，而加工过程中产生的表面损伤与划痕，直接影响硅片使用性能。本文结合实际加工机理，对单晶硅片抛光后的表面损坏及划痕类型进行梳理。

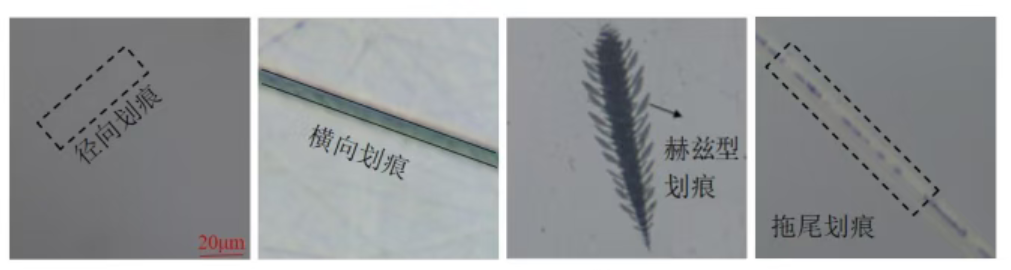

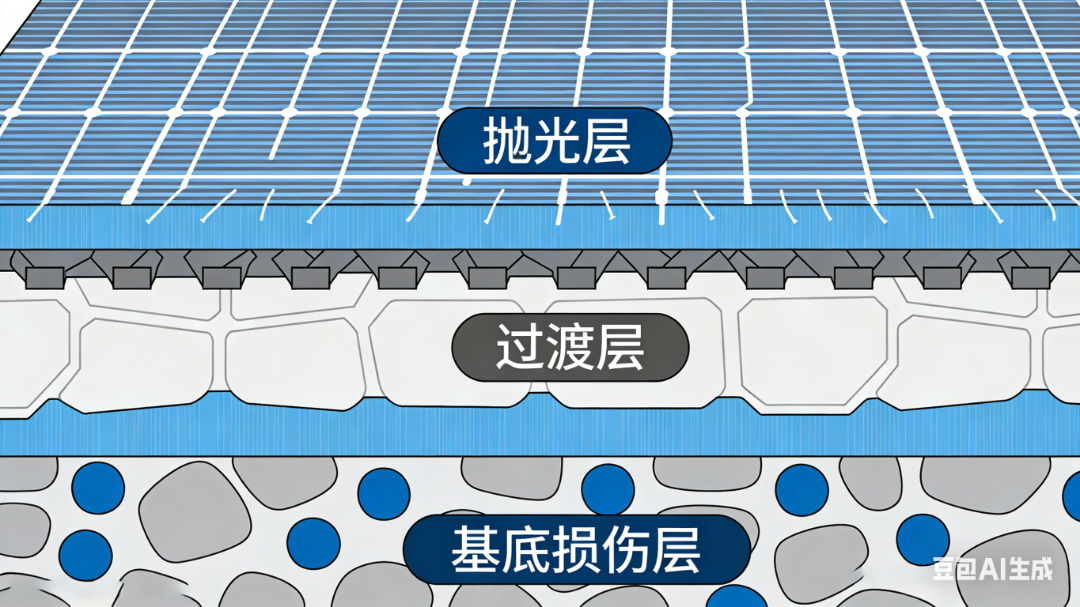

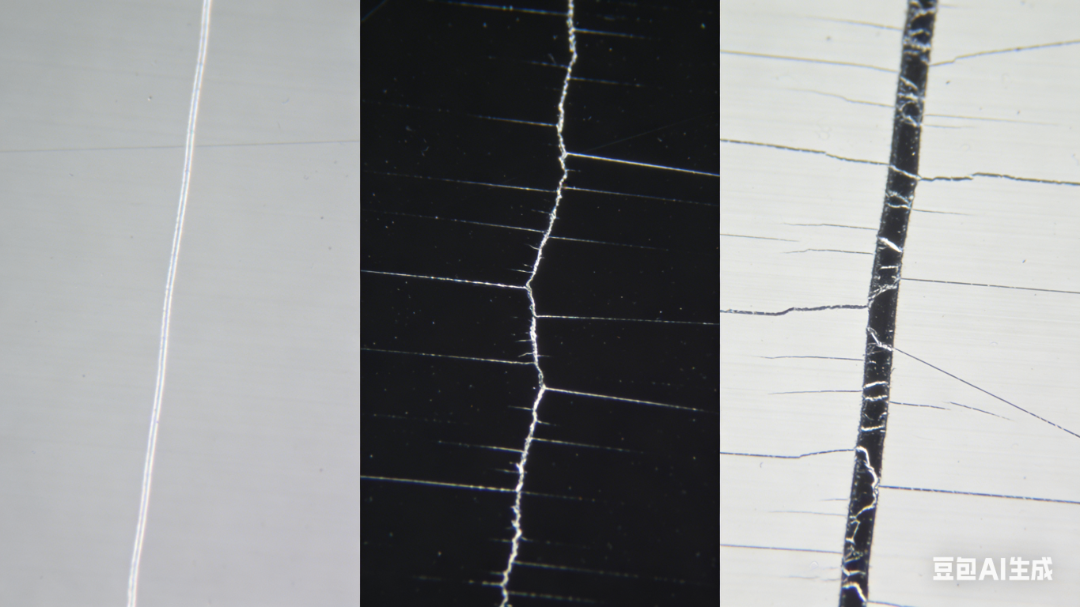

单晶硅片表面损坏的三层结构 单晶硅片经多道工序加工后，表面损坏由外向内可分为三部分： 3.基体变形层 其中亚表面缺陷层是影响表面质量的核心区域，主要包含：加工嵌入杂质、大粒径杂质形成的表面划痕、细小分散抛光点，以及受冲击产生的微裂纹。 按变形属性划分三类划痕 根据变形形式，CMP 加工产生的划痕分为三类： 塑性划痕 占比最高，约为划痕总数的 85%，宽度与深 度均较小，对单晶硅表面质量影响有限。 脆性划痕 颜色深、边缘呈锯齿状，伴随脆性变形，深度约为塑性划痕的 10 倍，边缘易产生微裂纹，对硅片破坏性大。 同时存在脆性与塑性去除形式，由杂质颗粒刻划载荷变化形成，占比不高。 按形貌特征划分四类划痕 结合实际形貌，抛光划痕可分为径向、横向、赫兹型、拖尾划痕四类，其成因与属性对应关系明确： 径向划痕：由小粒径磨粒产生，多为塑性划痕，对表面质量影响小； 加工优化方向 单晶硅片 CMP 抛光以塑性划痕为主，但脆性划痕是影响表面质量的主要因素。实际生产中，可通过优化工艺参数、改进抛光方法，重点抑制横向划痕与赫兹型划痕的产生，减少大颗粒磨粒带来的损伤，从而提升单晶硅片抛光质量，同时利用高精度检测设备来提升良率，妙光睿芯自主研发的 AOI 缺陷检测设备，能够精准识别抛光后各类微观缺陷，最高检出率≥99%，实现对划痕、麻点、崩边、污染等关键不良的高速、全检、定量分析，从源头替代人工目检，大幅降低漏检与误检率。 依托自研算法与光学成像方案，设备可适配不同厚度、不同规格单晶硅片的在线检测需求，与抛光工艺形成 “制程 — 检测 — 反馈 — 优化”的闭环管控，真正实现从工艺提升到质量稳定、良率爬坡的全链条赋能，助力半导体硅片制造向高精度、高可靠、高效率 方向升级。
|
