随着 HBM 堆叠、Hybrid Bonding、TSV 及 Panel 级封装等技术的全面推进，AI 芯片封装已正式迈入 2.5D/3D 堆叠的新阶段。相较于传统封装，这一代技术在带宽、功耗及集成度上实现了质的突破，但同时也让封装复杂度大幅提升，制造过程中的微小偏差或隐性缺陷，都可能导致产品失效。
过去行业聚焦于先进制程的突破，而在 AI、HBM 与 3D 堆叠技术爆发后，封装环节的难度已达到新的高度。一份行业报告明确指出，先进封装的良率保障核心，正从单纯的工艺优化，逐步转向计量（Metrology）与检测（Inspection，简称 M&I）技术。
事实上，无论是多层 HBM 堆叠、纳米级 Hybrid Bonding，还是隐藏缺陷的 TSV 通孔，若缺乏精准的计量与全面的检测手段，不仅难以实现稳定量产，甚至无法完成合格产品的制造。M&I 作为封装全流程的 “精准标尺” 与 “质量闸门”，其重要性已成为行业共识。
本文将基于这份报告，拆解 M&I 在先进封装中的核心作用，以及不同技术节点下的关键要求与挑战。 与传统封装相比，2.5D/3D 堆叠封装的结构更复杂、精度要求更高，制造过程中的微小偏差或隐性缺陷，都可能导致产品失效，这一特性直接放大了计量与检测的必要性。

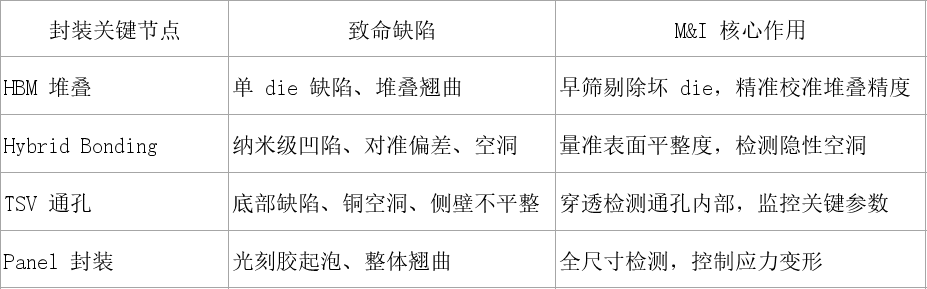

这些风险点的存在，使得 M&I 不再是封装流程中的 “辅助环节”，而是保障产品合格与良率稳定的核心支撑。
行业中常存在 “检测与计量等同” 的认知误区，实际上二者功能不同、互为补充，共同构成封装良率的保障体系： 核心功能：识别制造过程中产生的缺陷，如裂纹、颗粒、空洞、微短路等； 技术要求：需实现 100% 全检，确保不遗漏不良品，同时兼顾检测效率以适配量产节奏； 应用场景：堆叠前 die 筛选、键合后缺陷排查、封装后终检。 核心功能：对关键工艺参数进行高精度测量，如平坦度、对准偏差（Overlay）、层厚、尺寸等； 技术要求：测量精度需达到纳米级，确保工艺参数符合设计标准； 应用场景：CMP 工艺后平坦度量测、TSV 深度校准、Hybrid Bonding 对准校准。 简单来说，检测的核心是 “剔除不良”，确保不合格产品不流入下一道工序；计量的核心是 “保障精准”，确保每一步工艺都符合设计要求，二者缺一不可。 HBM（高带宽内存）作为 AI 芯片的关键部件，其多层堆叠的结构特性决定了良率控制的难度 —— 只要其中一个 DRAM die 存在缺陷，整个 HBM 堆叠体就会失效。因此，HBM 制造对 M&I 的需求贯穿全流程： 堆叠前：100% 快速缺陷检测（早筛），剔除坏 die； 堆叠中：纳米级对准计量，控制堆叠翘曲； 堆叠后：全面检测层间缺陷，避免隐性风险。 全流程的 M&I 应用，是 HBM 实现稳定量产、控制成本的关键。 Hybrid Bonding 凭借高带宽、低功耗的优势，成为未来 3D 封装的主流方向，但其技术难点不仅在于键合工艺本身，更在于对纳米级精度的把控，而这一目标的实现高度依赖 M&I 技术： 铜垫凹陷要控制在纳米级，需通过计量工具实时监控 CMP 工艺效果； 键合表面粗糙度需小于 1nm，需依靠高精度计量设备进行量化检测； 对准精度要达纳米级，需通过计量工具校准，确保键合成功； 键合过程中产生的微小空洞（50nm 级）难以通过传统工具检测，需专用检测设备识别。 可以说，M&I 技术的成熟度，直接决定了 Hybrid Bonding 的量产可行性。 TSV 作为 3DIC 的核心互联结构，其缺陷多隐藏在通孔内部，传统检测工具难以覆盖，成为 M&I 的重点与难点： TSV的底部尺寸（CD）、深度及深宽比，直接影响信号传输与结构稳定性，需专用计量工具实现可视化测量； 铜填充过程中可能产生的空洞，需通过 X-ray 或红外检测技术才能发现，避免因填充不完整导致结构崩溃； 侧壁轮廓的平整性与介电层厚度均匀性，需精准计量以防止绝缘失效或漏电问题。 只有通过针对性的 M&I 技术，才能全面把控 TSV 的制造质量，为 3D 封装奠定可靠基础。 随着 AI 芯片封装尺寸的扩大，传统 300mm 晶圆封装正逐步向 310×310mm 的 Panel 级封装过渡。相比晶圆级封装，Panel 级封装可提升 30%~78% 的产能，但也对 M&I 技术提出了新的要求： Panel 尺寸更大，翘曲控制难度高于晶圆，需适配大尺寸的检测平台实现全范围检测； 大尺寸下光刻胶的均匀性更难控制，易出现塌陷、起泡等问题，需专用检测工具及时识别； 现有晶圆级 M&I 设备无法满足 Panel 级封装的检测需求，需开发全新的大尺寸、高精度检测与计量平台。 Panel 级封装的普及，离不开 M&I 技术的同步升级，这也是行业未来的重点研发方向之一。 随着 AI 芯片对性能、带宽、功耗的要求持续提升，HBM、Hybrid Bonding、TSV、Panel 级封装等先进技术的规模化应用将成为必然趋势。而这些技术的落地与量产，始终离不开计量与检测技术的支撑。 从行业发展逻辑来看，先进封装的工艺极限，已逐步由 M&I 的精度所定义。对于产业链而言，M&I 技术的突破不仅能保障产品良率、降低制造成本，更能推动先进封装技术的产业化进程，其重要性将随着技术演进持续提升。 未来，封装领域的竞争不仅是工艺与材料的竞争，更是 M&I 技术的竞争。谁能率先突破关键 M&I 技术，谁就能在先进封装赛道中占据主动。
|
