集成电路制造中，硅晶圆与玻璃晶圆的材料本质差异，直接主导了其平整度检测设备的设计逻辑。硅晶圆作为芯片核心载体，仅需单面平坦且呈不透明特性，杨氏模量高达 160 GPa，刚性极强；而玻璃晶圆多用于封装盖板、载体或基板，需满足双面平坦、高透明的要求，其刚性仅为硅的 1/2~1/3，杨氏模量显著偏低。

应用场景的不同进一步明确了检测重点：玻璃晶圆的封装功能对整体密封性、支撑强度、光学均匀性及与硅片的匹配性要求严苛，因此全局平整度、厚度及总厚度变化（TTV） 成为核心检测指标。此外，玻璃的非晶态结构带来各向同性优势，使其热膨胀系数均匀、应力分布一致，但也导致全局形变成为平整度检测的主要矛盾，这与硅晶圆的检测需求形成鲜明反差。

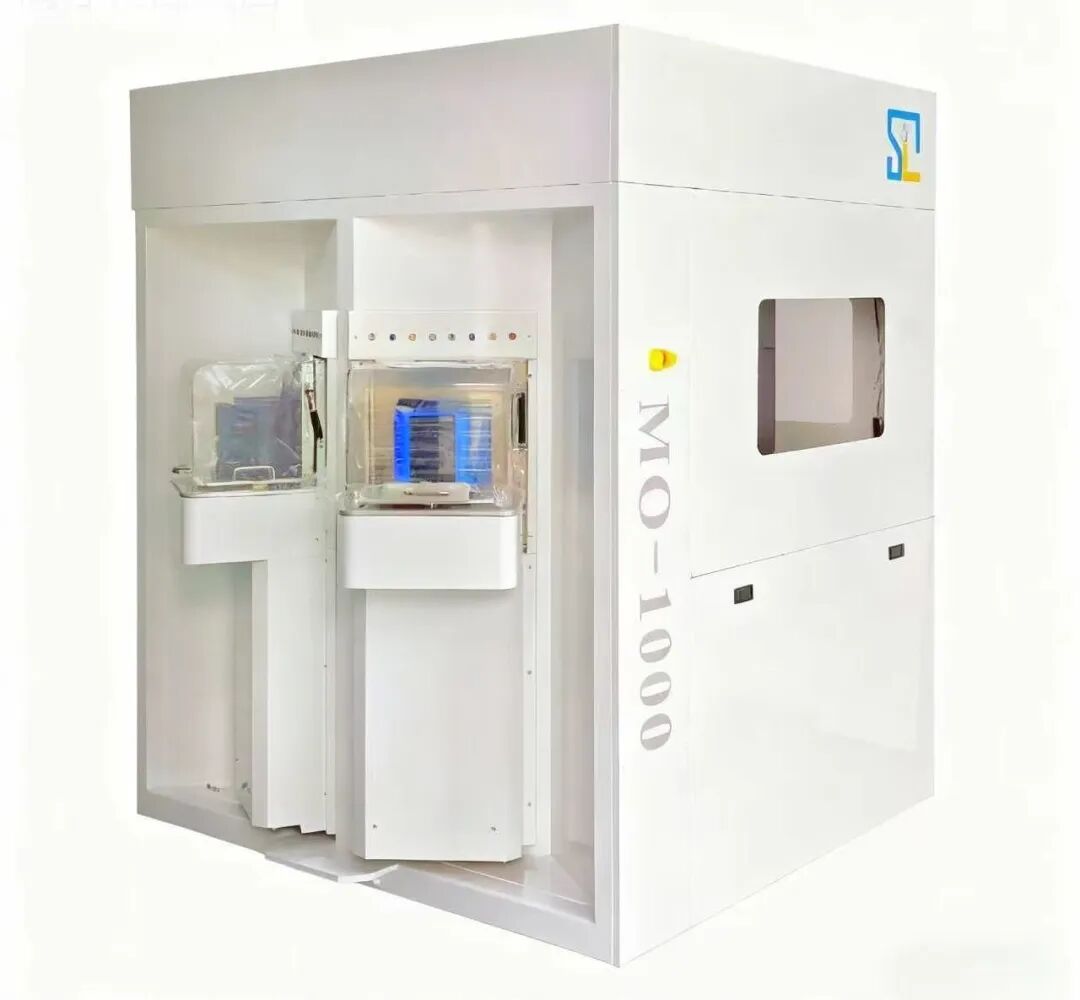

针对玻璃晶圆的特性与检测需求，妙光推出MO-1000形貌厚度自动测量设备，其核心竞争力源于三大关键设计：

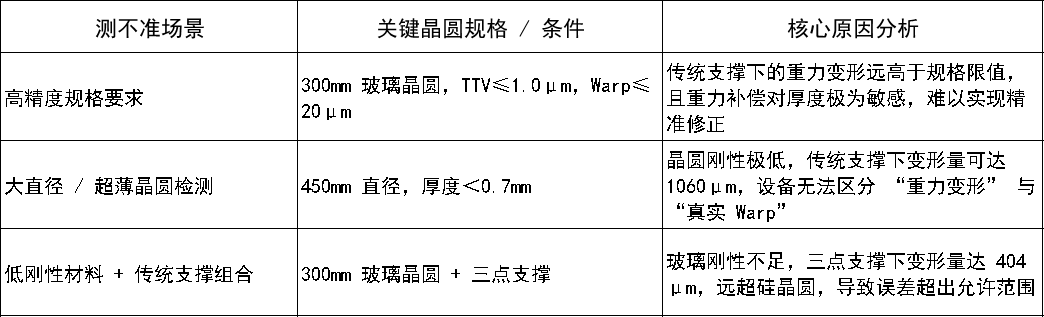

再先进的检测设备也有其适用范围，MO-1000 在特定极端条件下会出现 Warp 测量不准确的情况，本质源于基础物理原理限制与应用场景的矛盾，具体可分为三类：

值得注意的是，这些 “测不准” 的困境并非技术缺陷，而是 “自由状态测量” 与 “夹持状态应用” 之间的本质差异所致 —— 设备测量的是晶圆自由放置时的状态，而实际应用中晶圆常处于夹持或装配状态，当 Warp 要求低于 20μm 等极端场景时，重力变形的影响便难以通过技术手段完全抵消。

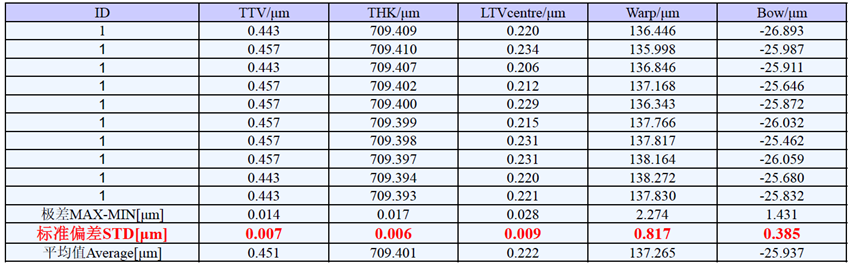

MO-1000 的应用实践带来重要启示：半导体级玻璃 / 硅晶圆的平整度检测，核心在于材料特性、支撑方式与测量目标的三者匹配。对于需要测量 “自由状态” 平整度的场景，搭配 “竖琴线” 支撑的 MO-1000 测量结果真实可靠，尤其在厚度与 TTV 检测上具备无可替代的高精度优势。

因此，企业在选择检测方案时，不应单纯追求设备参数的 “高端化”，而需结合产品实际需求：若仅关注厚度与 TTV 指标，妙光MO-1000 的适配性极高；若需严格控制 Warp/Bow 以满足装配匹配性，则需优先确认晶圆规格（直径、厚度）与支撑方式的兼容性，避免因物理原理限制导致检测误差。归根结底，专业的测量设备必须与具体应用场景精准匹配，才能真正发挥其技术价值。
