在半导体技术的飞速发展中，玻璃中介层和玻璃基板作为封装材料扮演着至关重要的角色，它们各自在性能和应用上展现出独特优势。理解这两者的关键差异，不仅能推动封装工艺的创新，还能提升芯片的整体效率和可靠性。

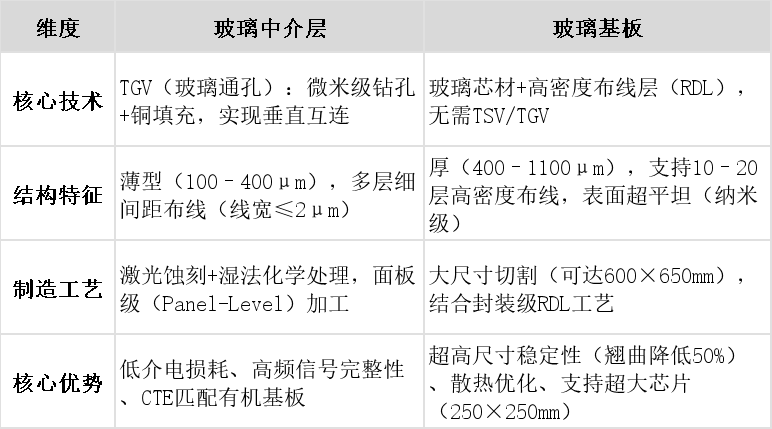

在封装结构中，中介层和基板承担不同职责，中介层主要负责芯片间的垂直互连，而基板则提供整体支撑和水平连接。玻璃材料在这些角色中脱颖而出，因为它能减少信号延迟和能量损失，特别是在高频应用中。随着人工智能和大数据技术的兴起，封装工艺的创新需求日益迫切，玻璃选项的出现为半导体行业带来新的突破点，推动更紧凑、高性能的解决方案。

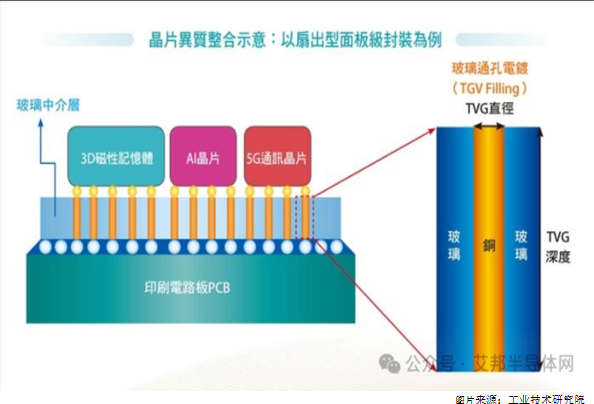

玻璃中介层是一种薄型材料，常用于先进封装技术如2.5D和3D集成中，它通过微小的通孔实现芯片堆叠间的直接互连，显著提升数据传输速率和带宽。这种材料的优势在于其低热膨胀系数和高平坦度，能有效减少热应力导致的故障，确保芯片在高温环境下稳定工作。此外，玻璃的透明特性便于光学对准，在光电子封装中发挥关键作用，为数据中心和5G通信设备提供高速、低功耗的性能保障。

玻璃中介层的制造工艺涉及精密蚀刻和沉积技术，能实现超细间距的互连结构，支持高密度集成。相比传统有机材料，玻璃中介层具有更低的介电常数和损耗，能减少信号串扰和衰减，提升整体系统效率。在实际应用中，如高性能计算和移动处理器封装，玻璃中介层已被证明能降低延迟20%以上，同时延长芯片寿命。然而，其成本较高和加工复杂度是主要挑战，需要通过规模化生产来优化。

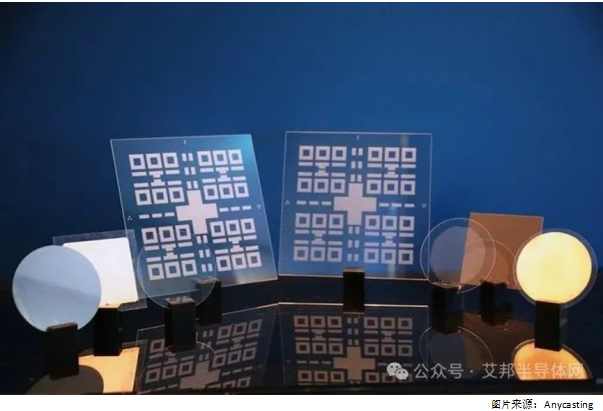

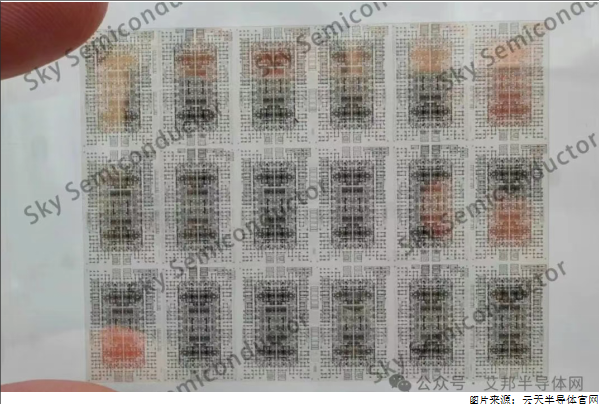

玻璃基板作为封装的基础支撑层，提供机械强度和电绝缘功能，广泛应用于扇出型封装和系统级封装中。它的核心优势在于高刚性和均匀的表面质量，能有效分散热应力和振动，防止芯片损坏。玻璃材料的化学惰性使其耐腐蚀和抗老化，在恶劣环境下保持稳定性能，适用于汽车电子和工业控制等严苛应用场景。此外，玻璃基板的低热导率有助于隔离热源，优化散热设计。

在封装工艺中，玻璃基板支持多层布线结构，实现复杂电路的水平互连，其光滑表面便于高精度光刻和组装。相比陶瓷或有机基板，玻璃基板具有更轻的重量和更薄的设计，能缩小封装尺寸达30%，推动便携设备的小型化。实际案例显示，在智能手机和物联网设备中，玻璃基板能提升信号完整性和可靠性，但加工温度要求高，需配合先进设备来避免缺陷。未来，随着柔性玻璃技术的发展，基板应用将扩展到可穿戴设备领域。

玻璃技术正重塑半导体封装：中介层攻“互连密度”，基板破“尺寸极限”。两者虽分工不同，但共同指向更高效、更集成的AI芯片未来。
