在智能手机等设备对芯片厚度要求小于1毫米的严苛背景下，硅片减薄技术成为半导体3D集成（3D IC）的核心突破点。通过将硅片从700-800μm减薄至20-100μm甚至更薄，它不仅解决了硅通孔（TSV）的制造难题，还降低了堆叠厚度，提升芯片集成度。本文将深入解析机械研磨、边缘保护和减薄后处理三大关键环节的最新进展，为行业提供实用指南。

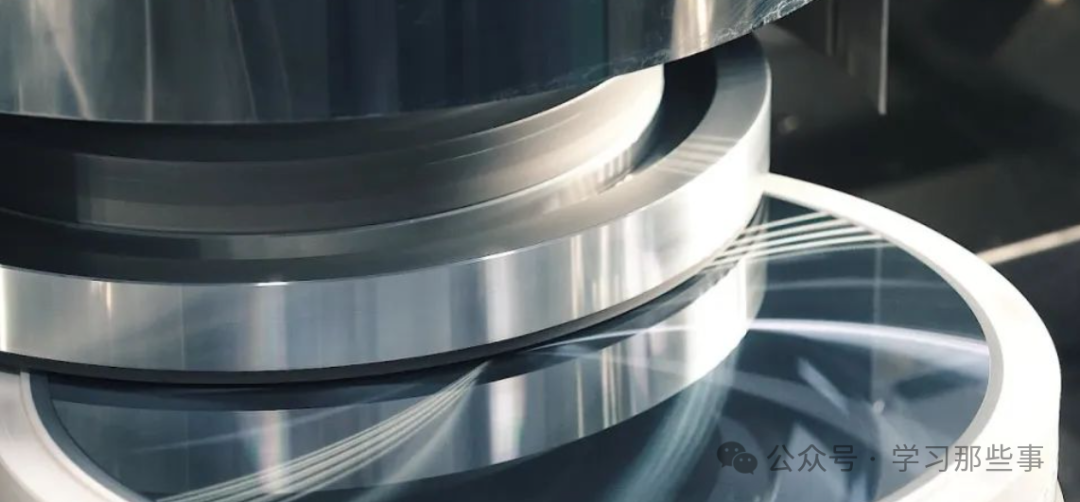

机械研磨是硅片减薄工艺的核心环节，它通过砂轮的物理磨削作用实现厚度控制，需配合磨削液进行润滑与降温。与传统化学机械抛光（CMP）不同，此过程以物理操作为主，磨削液仅起冷却作用，不参与材料去除。典型流程分为粗研磨和精研磨两阶段：

对于更薄硅片（如30~50μm），需结合机械抛光或CMP去除残留损伤，以优化机械强度并减小翘曲。

设备方面，早期进给方式受限于受力不均，难以处理100μm以下厚度，而现代设备采用砂轮垂直进给设计，单次处理一片硅片但速率高达每分钟几十至一百微米，显著提升均匀性。

减薄后的关键参数如最小厚度、表面粗糙度、残余应力及总厚度变化（TTV）均受设备性能和工艺参数影响。TTV由基盘垂直度和砂轮平面度决定，需控制在1~2μm以满足高精度需求；表面粗糙度则与砂轮转速和进给速度相关，进给速度越快粗糙度越大，转速提升可降低Ra值至5nm左右。

研究发现，减薄速率与机械强度存在权衡——速度降低50%，强度可提升约56%，因此高精度应用需平衡效率与可靠性。硅片固定方式也至关重要，减薄前通过蜡或薄膜粘接在基盘上，薄膜因质量稳定成为批量生产首选，厚度2~3μm需匹配硅片形变。近年来，设备精度持续提升，部分厂商引入闭环控制系统，将TTV控制在1μm以内，同时新型金刚石砂轮结合AI算法优化转速与进给，显著增强薄硅片可靠性，环保型磨削液的推广也降低了环境负担。

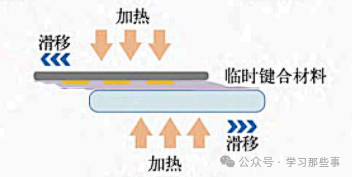

边缘保护是确保薄硅片完整性的关键环节，因为减薄过程中磨削平面与原始边缘交界面易形成锋利尖角，导致应力集中和机械强度下降，成为碎裂的主要诱因。临时键合中如果存在对准偏差或尺寸差异，上层硅片边缘可能超出辅助圆片保护范围，加剧脆弱性，给运输和后续工艺带来风险。行业已形成多种策略：其一为边缘填充临时键合胶，通过涂覆高黏附性材料形成支撑结构缓冲应力，适用于永久键合后拆除的场景，但对对准精度要求高且需控制胶量以平衡成本；其二为切边处理，减薄前用砂轮预切割键合面边缘，形成矩形截面减小直径，消除尖角并确保边缘被辅助圆片完全覆盖，此工艺增加步骤但对厚度低于100μm硅片保护效果显著，已成为高精度应用标准流程。

综合比较，切边处理保护效果最优，辅助圆片预减薄次之——后者将辅助圆片减薄至400~500μm，形成矩形剖面提供稳定支撑；边缘填充高分子材料则适用于特定场景。增大辅助圆片尺寸对改善碎裂效果有限，实际应用较少。

近期行业动态显示边缘保护技术正向高效化发展：某国际设备厂商推出激光切边模块的新型减薄机，以非接触式激光加工替代传统机械切边，精度达亚微米级并缩短工艺时间。同时，新型低黏度、高韧性临时键合胶被开发，保证填充效果的同时降低清洗难度，提升生产效率。学术界还提出基于原子层沉积（ALD）的边缘强化方案，通过沉积超薄应力缓冲层降低碎裂风险，已进入小试阶段，未来有望互补现有工艺。这些进展推动技术向更精细可靠方向演进，为超薄硅片规模化应用提供支撑。

减薄后处理是优化薄硅片性能的关键步骤，机械研磨后硅片表面仍存在粗糙度、晶格损伤和残余应力，尤其厚度低于100μm时会影响后续工艺兼容性和器件性能。

主流方法包括超精细研磨、化学机械抛光（CMP）、干抛光及干法/湿法化学刻蚀：

减薄后硅片的机械强度与残余应力密切相关：厚度300μm未处理硅片破坏强度约20N，但降至100μm时强度急剧下降，难支撑切割和键合。研究表明，等离子体刻蚀去除应力层可将300μm以下硅片强度提升近一个数量级，最大变形半径降低两个数量级。针对切割应力问题，采用“先刻蚀划片槽后减薄”工艺，预去除切口侧壁应力集中区，避免切片过程负面影响芯片强度。

近期行业动态显示后处理技术向高效低损伤演进：某国际设备厂商推出集成等离子体刻蚀与化学清洗的新型设备，单台机台完成损伤去除和清洁，缩短工艺时间30%以上；学术界开发基于纳米流体技术的湿法刻蚀，调控化学溶液流变特性，在损伤彻底去除同时将表面粗糙度控制在0.5nm以下；环保型CMP抛光液也成为热点，某企业推出无磷低挥发性配方，维持高去除速率同时降低废水处理成本40%。这些进展推动技术向更精细集成方向发展，支撑超薄硅片规模化应用。
