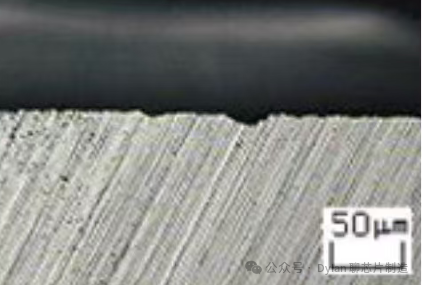

晶圆边缘缺角(Edge Chipping)是半导体制造过程中常见的质量问题,直接影响芯片的良率和生产效率。本文将就缺角的成因进行简单分析,并提出有效的改善方案,助力企业提升产品竞争力。
边缘缺角主要原因 晶圆边缘缺角的主要成因包括机械应力、材料缺陷和工艺参数不当。在切割、搬运和清洗过程中,晶圆边缘容易受到外力冲击,导致微小裂纹扩展成缺角。此外,晶圆材料本身的杂质或晶格结构不均匀也会降低边缘强度,增加缺角风险。 工艺参数的设置对缺角问题有直接影响。例如,切割速度过快或刀具磨损严重会导致边缘受力不均,从而引发缺角。同时,清洗过程中的化学药剂浓度或温度控制不当,也可能腐蚀晶圆边缘,加剧缺角现象。因此,优化工艺参数是减少缺角的关键步骤。 检测与评估方法 针对晶圆边缘缺角的检测,目前常用的方法包括光学显微镜检测、激光扫描和自动化视觉检测系统。光学显微镜能够直观观察缺角的形态和尺寸,但效率较低;激光扫描则通过高精度测量快速识别边缘缺陷,适合大规模生产环境。 评估缺角的严重程度时,需综合考虑缺角的深度、宽度和位置对芯片性能的影响。通常采用标准化评分系统,将缺角分为不同等级,以便制定针对性的改善措施。此外,结合数据分析工具,可以追溯缺角发生的具体环节,为工艺优化提供依据。 改善与解决方案 改善需要从设备、工艺、物料和操作等多个维度进行系统性排查和优化。 采用“两步法”或“三步法”磨削: 粗磨(Rough Grinding):使用较粗砂轮快速去除大部分材料,但需控制进给速度,避免过于激进。 精磨(Fine Grinding):换用粒度更细的金刚石砂轮,采用更小的进给速度、更低的磨头压力,以塑性磨削模式去除少量材料。这一步的关键是消除粗磨产生的损伤层,并能显著改善边缘质量。 降低进给速率(Feed Rate)和 spindle 转速:适当降低参数可以减少瞬时应力,虽然会略微增加 cycle time,但能极大提升良率。 使用阶梯式磨削(Step Grinding):在磨削到最终厚度前,留出几微米的余量,然后用精磨参数磨到最终尺寸。 定期修整(Dressing)和更换砂轮:建立严格的砂轮保养计划,确保砂轮始终处于锐利、高效的状态,避免因砂轮钝化导致压力增大。 检查并清洁承片台(Chuck Table):定期测量承片台的平面度(Flatness)和倾角。彻底清洁真空吸附孔,确保真空吸附力均匀且充足。 校准robot picker:定期校准上下片机械手,确保其对中精准,动作柔和,避免晶圆边缘碰撞。 优化边缘处理工艺:确保减薄前的晶圆有一个完美、光滑、无损伤的边缘轮廓。这是预防的基础。 激光开槽(Laser Grooving)与激光强化:这是一种更先进的技术,在减薄前用激光在晶圆边缘特定位置加工出微小的槽型结构,可以引导和释放应力,防止裂纹随机扩展。 临时键合(Temporary Bonding):对于需要减薄到100μm以下的超薄晶圆,这是当前的主流和最有效的方案。将晶圆(正面)通过一种特殊胶水临时键合到一枚刚性 carrier 玻璃上。然后对晶圆背面进行减薄。此时,坚硬的 carrier 为晶圆提供了完美的支撑,边缘和整体都不会变形,可以几乎完全避免边缘缺角和晶圆翘曲(Warpage)问题。减薄完成后,再通过激光或热滑移等方式将晶圆从 carrier 上解键合(Debonding)。 湿法蚀刻(Wet Etching)或等离子蚀刻(Plasma Etching):在机械磨削后,增加一个化学蚀刻或干法蚀刻工序,去除掉机械磨削产生的损伤层(包括边缘微裂纹),可以修复小的缺角并显著提升晶圆强度。这通常称为“应力释放蚀刻(Stress Relief Etch)”。 培训操作员:强调轻拿轻放的重要性,特别是在处理减薄后的超薄晶圆时。 使用专用的薄晶圆载具:避免使用标准的塑料篮筐,改用专门为超薄晶圆设计的、具有边缘全面支撑的载具。
|
