晶圆制造环节：提前拦截缺陷，避免 “万元晶圆” 浪费

晶圆是半导体的 “基石”，一片 12 英寸晶圆价值数万元，若带着缺陷进入后续工序，相当于直接浪费整批芯片的生产成本。AOI 在这里的核心任务，就是在光刻、蚀刻、镀膜等关键工序后，精准排查缺陷。

重点检测哪些问题？

• 光刻缺陷：线路偏移（超过 0.3μm）、图形残缺、光刻胶残留；

• 蚀刻缺陷：线路过蚀（宽度偏差超 0.2μm）、1μm 以上针孔、相邻线路粘连短路；

• 镀膜缺陷：膜层厚度偏差超 5nm、膜层针孔、0.5μm 以上杂质颗粒。

AOI怎么解决？

• 硬件配置：用深紫外（DUV）相机（1000 万像素，像素尺寸 1.6μm）搭配高倍远心镜头，再加上环形同轴光源 —— 既能清晰捕捉细微线路，又能消除晶圆表面反光，避免误判；

• 软件算法：通过 “光刻对准算法” 对比设计图纸与实际图案，偏差识别精度达 0.1μm；用 “颗粒检测算法” 自动抓取膜层上的微小杂质，不放过任何隐患；

• 适用工序：晶圆光刻、蚀刻、镀膜、清洗后，必须经过 AOI 检测才能进入下一步。

晶圆减薄 / 切割环节：排查机械损伤，避免 “隐性故障”

晶圆减薄时，要从 700μm 的厚度缩到 50-100μm；切割环节则要把整片晶圆切成单个芯片 —— 这两个步骤很容易产生 “边缘崩裂、表面划痕” 等机械损伤，这些损伤看似微小，却会导致芯片封装后出现散热不良、电路断裂等问题。

重点检测哪些问题？

• 减薄缺陷：表面划痕（深度超 1μm、长度超 5μm）、厚度偏差超 5μm；

• 切割缺陷：芯片边缘崩裂（宽度超 2μm）、切割偏移（偏离轨迹超 1μm）、芯片缺角。

AOI怎么解决？

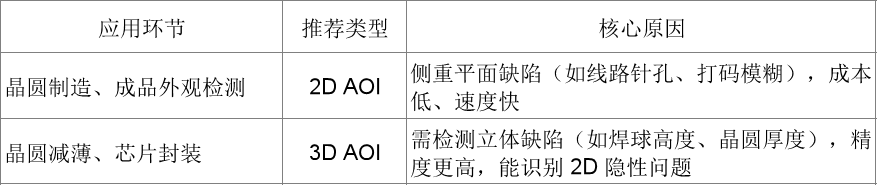

• 硬件配置：用 3D AOI 系统（通过激光三角测量技术，测厚精度达 1μm）搭配侧面相机 —— 既能精准测量减薄后的厚度，又能清晰拍摄切割边缘，捕捉崩裂细节；

• 软件算法：“表面轮廓分析算法” 检测晶圆平整度，“边缘轮廓匹配算法” 对比切割边缘与标准轮廓，一旦出现崩裂或偏移，立刻报警。

芯片封装环节：守住 “连接生命线”，避免 “导电失效”

封装是芯片与外界沟通的 “桥梁”，如果焊球虚焊、引线变形、封装胶体有气泡，芯片就无法正常导电或散热。AOI 在这里的核心任务，就是精准识别这些 “连接性缺陷”。

重点检测哪些问题？

• 焊球 / 焊线缺陷：焊球直径偏差超 10%、焊球虚焊（高度低于标准值 80%）、引线偏移超 0.5μm、引线断裂；

• 封装胶体缺陷：2μm 以上气泡、胶体溢料（超出芯片边缘超 1μm）、胶体划伤；

• 贴装缺陷：芯片贴装偏移超 0.3μm、芯片倾斜角度超 0.5°。

AOI怎么解决？

• 硬件配置：采用 2D+3D 融合 AOI 系统，搭配多角度光源 ——2D 检测贴装偏移、胶体气泡，3D 精准测量焊球高度、引线变形；顶部光看胶体细节，侧光看引线状态，全方位无死角；

• 软件算法：“焊球 3D 轮廓算法” 测焊球高度和直径，精度达 0.1μm；“引线路径跟踪算法” 实时监控引线轨迹，一旦偏移或断裂，立即识别。

成品测试环节：全检外观与标识，杜绝 “不良品流出”

芯片封装完成后，还需过最后一道 “AOI 关卡”：检测外观缺陷和标识完整性 —— 外观有问题会影响安装，标识缺失会导致追溯断链，所以必须实现 “100% 全检”。

重点检测哪些问题？

• 外观缺陷：引脚变形（偏移超 0.2mm）、引脚氧化、封装划痕（长度超 3mm）、封装破损；

• 标识缺陷：激光打码缺失、打码模糊（无法识别字符）、打码错误（型号不符）。

AOI怎么解决？

• 硬件配置：用高速面阵相机（拍摄速度 120 帧 / 秒，适配 200 片 / 分钟的生产线速度）搭配环形光源 —— 既能跟上生产线节奏，又能突出引脚和标识细节；

• 软件算法：“引脚定位算法” 快速识别引脚位置，判断是否变形；“OCR 字符识别算法” 读取激光打码，验证型号和批次，确保每颗芯片可追溯。
