采用物理或化学方法使物质（原材料）附着于衬底材料表面的过程即为半导体的薄膜生长过程，它是实现半导体功能的核心工艺和最重要组成部分，而成膜的厚度和均匀性则是成膜工艺的核心指标，因此，如何精确地测量薄膜的厚度就成为了一个重要的技术挑战。科学家和工程师必须使用精确的测量方法和仪器，以确保薄膜的厚度符合工艺要求。这种测量不仅对生产过程中的质量控制至关重要，也对科学研究中的材料特性分析极为重要。
按照接触测量方法，有两种基本方法：直接测量和间接测量。
使用特定的仪器直接接触或者观察测量薄膜的厚度。比较有代表性的仪器是：台阶仪、扫描电子显微镜（SEM）或者透射电子显微镜（TEM）来观察薄膜的厚度
是通过光线或电子束垂直射入材料表面时，一部分光线或电子被反射回来，而另一部分则穿透薄膜后再次反射。这两次反射的光线或电子束之间会产生干涉现象，而干涉的程度则取决于光的波长或电子束的特性以及薄膜的厚度。半导体膜厚仪通过精确测量这些反射和透射的光线或电子束的强度与相位变化，结合特定的算法，从而推算出薄膜的厚度。

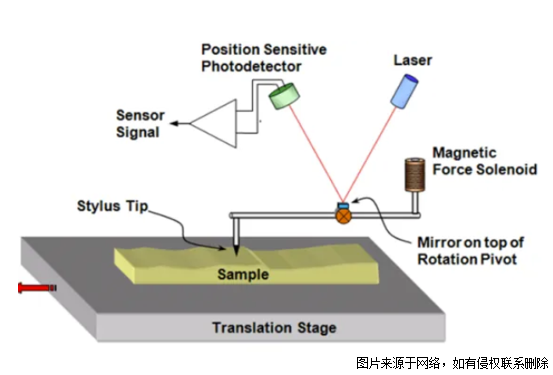

台阶测量法是一种通过直接接触样品表面来测量其厚度和形态的技术，常见的代表设备有原子力显微镜（AFM）和台阶仪（Profilometer）。这种方法主要用于检测样品表面的细微变化，例如薄膜的厚度和表面的粗糙度。
在使用台阶测量法时，设备的探针（通常是非常尖锐的微米级金刚石探针）会直接触碰到样品的表面。探针沿着样品表面移动，通过感应探针和样品间的接触力变化来记录数据，这些数据反映了样品表面的高低起伏。例如，如果样品上有薄膜覆盖的区域和裸露的区域，探针移动到两个区域之间的边界时，会感应到高度的变化，从而测量出薄膜的厚度。
样品准备时，需要确保薄膜的边缘清晰，形成明显的高低差，这样探针在扫描时能清楚地识别并记录这种差异。适用的材料通常是硬度较高的薄膜，对于柔软材料，则需要使用直径较大且较轻的探针以避免损伤样品。
优点：
快速直观地得到薄膜厚度和表面形态的数据；
操作简单，结果直接，避免了主观判断的干扰；
可以处理较大面积的样品，适合快速扫描；
测量精度高，可以达到纳米级。

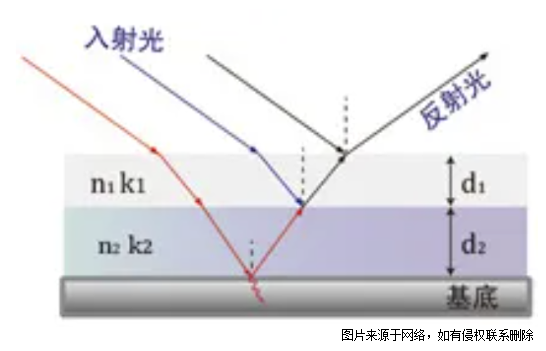

干涉法通过分析由于薄膜厚度引起的光的干涉条纹，来测量薄膜的厚度。当两束或多束光波在薄膜上下表面上发生干涉时，通过计算上下表面的光程差获得薄膜厚度值。
应用：这种方法对于透明或半透明的薄膜特别有效。

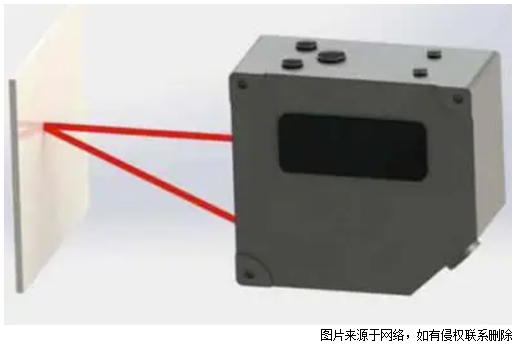

激光测距传感器的工作原理是利用激光脉冲的飞行时间来计算距离。当激光脉冲从传感器发出，经过物体表面反射后回到传感器时，传感器会记录下激光脉冲的飞行时间。由于光速是已知的，因此可以通过飞行时间计算出激光脉冲经过的距离，进而得到物体的厚度
优点：
高精度：由于激光脉冲的飞行时间非常短，因此可以获得非常高的测量精度。
高速度：激光脉冲的传输速度非常快，因此可以实现快速测量。
高可靠性：由于激光脉冲的反射率较高，因此可以获得较高的测量可靠性。
非接触测量：激光测距传感器是一种非接触测量方式，因此不会对物体表面造成任何损伤。
适应性强：激光测距传感器可以适应各种恶劣的环境条件，如高温、低温、强磁场等。
缺点：
材料局限性：这种方法不太适合于非常薄的薄膜材料。
对环境敏感：测量精度可能会受到材料表面平整度的影响。
安装要求严格：要求精确的安装位置和角度，有时还需要调整光路来适应不同的测量条件。
|
